W115 doorsnedetekeningen - Mijn Benz

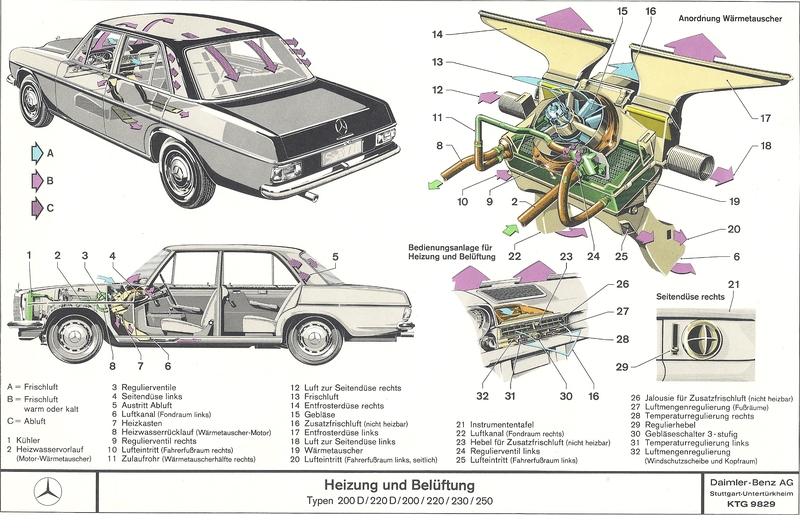

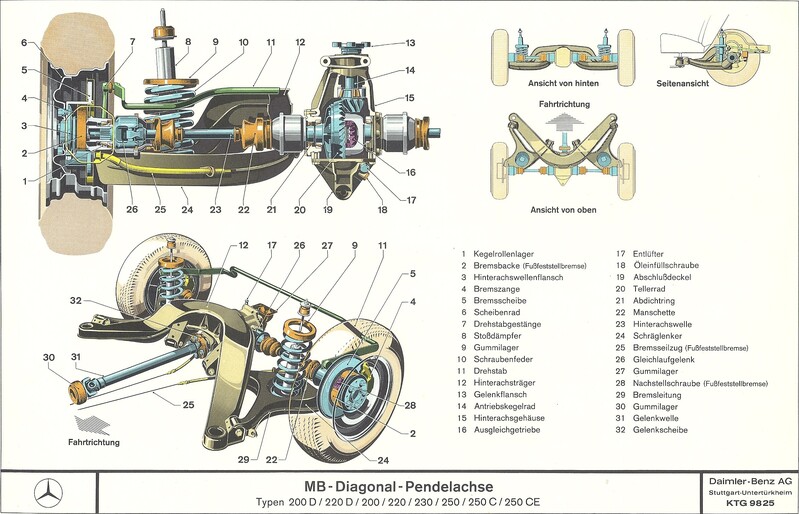

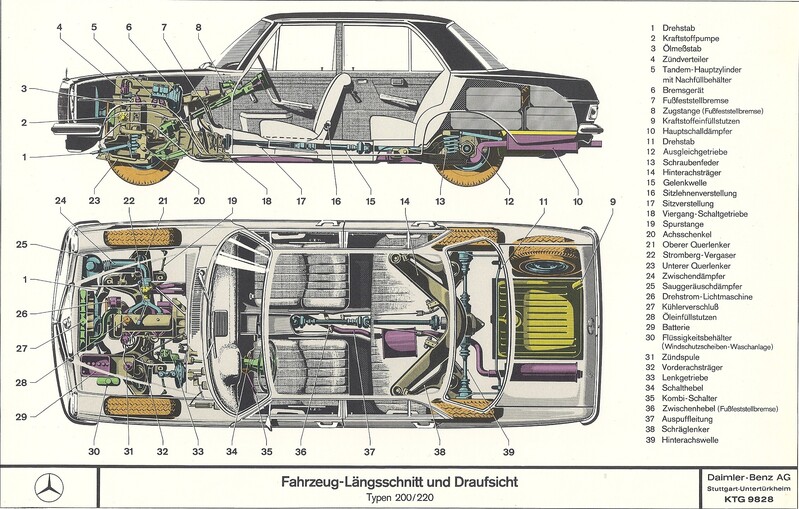

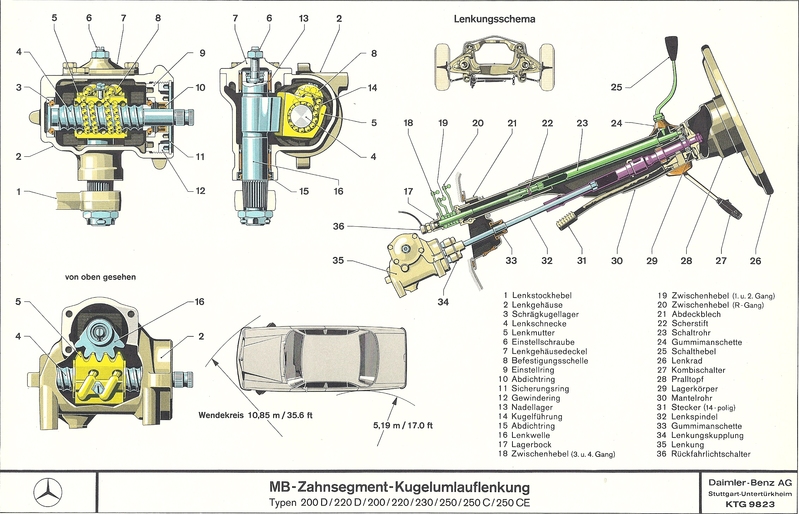

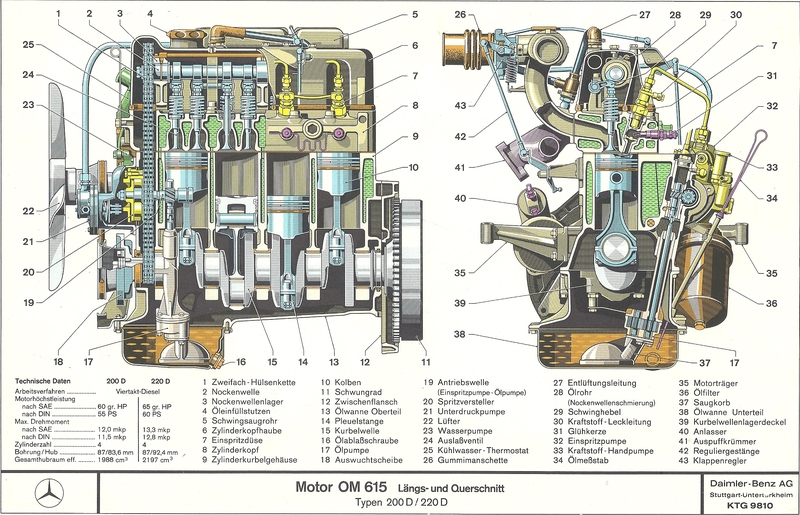

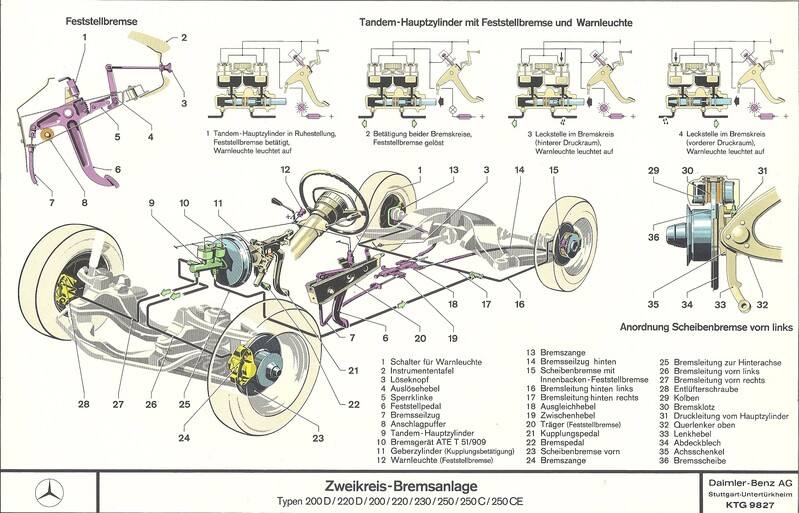

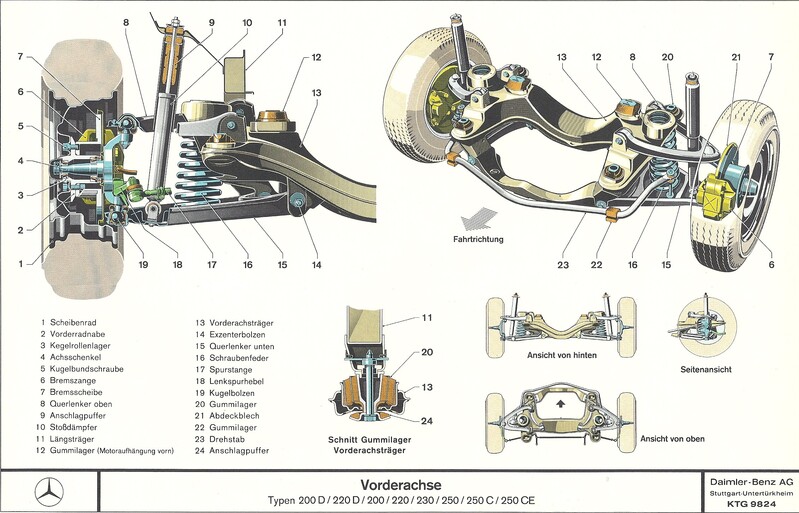

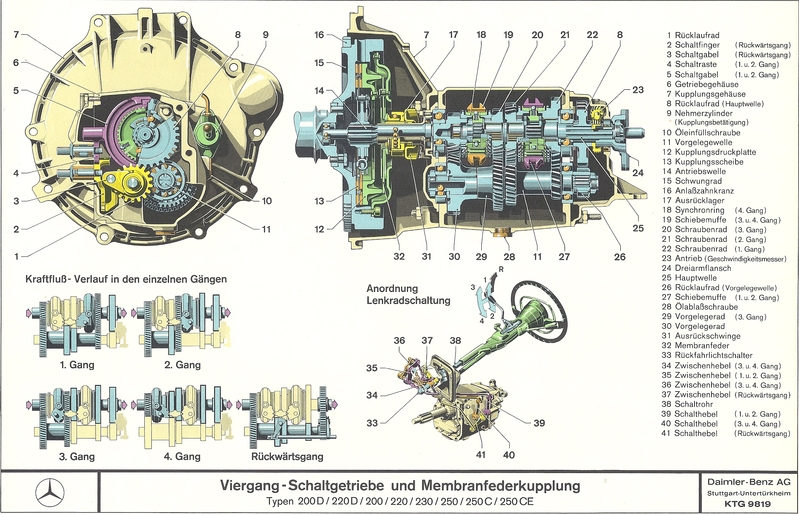

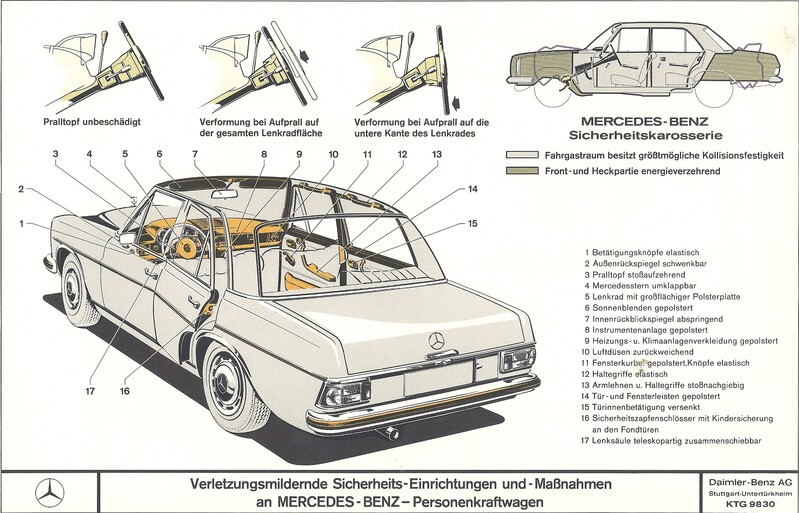

Handige doorsnedetekeningen van de Strichacht voor o.a. de ophanging voor- en achter, de besturing, remmen, verwarming en meer..

Strichacht restauratie en ombouwen naar diesel

De Strich 8

De CarrosserieDe carrosserie heeft slechts enkele aandachtspuntjes, het weinige laswerk hiervoor doe ik zelf na een spoedcursus van een expert. Bodem/WielkastenDe...
De Techniek

De Techniek De motor van mijn Benz draait als een zonnetje. Hij heeft altijd het nodige onderhoud gehad, de compressie op elk van de 6 cilinders is...
Donorauto

3e Donorauto Ik kon het weer niet laten. Na twee eerdere Benzen te hebben gestript heb ik nóg een donorauto gekocht. Dit keer eentje die zo goed als...
Overstap naar Diesel

Sommigen verklaren me voor gek, anderen knikken instemmend, maar ik heb toch besloten de Benz om te bouwen naar diesel. De 240D uit de sloper is een...
Motorruimte gespoten

Vandaag de motorruimte aangepakt. Deze was toch voor een groot deel kaal, dus zo'n kans krijg je niet snel weer. Eerst het ergste vuil met...
Onderdelen overspuiten

Wiebren vermaakt zich nog even met de motor, hij heeft de thermostaat met huis vervangen en de nodige pakkingen vernieuwd. De vorige eigenaar had...
Interieur

Het interieur van de auto is vaak een sluitpost van een restauratie en wordt daarom wel eens overgeslagen. Ik vind het interieur minstens zo...
Van automaat naar handschakelbak

Inmiddels heb ik de kabelboom van de diesel-donor overgezet. De foto's van de diverse aansluitingen waren daarbij een prima hulp. In het dashboard...
Dieselmotor op z'n plaats

Voordat de dieselmotor in de Strichacht is geplaatst zijn er eerst nog de rubbers van het voortrein vervangen. Ook de motorsteunen en rubbers van de...
Aansluitingen motor

De motor ligt op z'n plaats, vandaag heb ik de diverse aansluitingen in orde gemaakt. De bekabeling is aangesloten aan de startmotor en dynamo en de...
Opknapbeurt tank en kofferbodem

Vandaag heb ik de bodem onder de kofferbak en de tank opgeknapt. De bodem heb ik eerst goed schoongemaakt en gecontroleerd op beschadigingen Voor...
Achterasophanging en differentieel

De achterasophanging en het differentieel zijn verwijderd om de bodem daar goed te kunnen conserveren. De rubber doppen zijn verwijderd om later...
Ditjes en datjes aan de Strich-8

De onderkant van Murkje zit op een klein stukje na helemaal in de chassiscoating. Het laatste doe ik komende zaterdag, eerst wel weer genoeg verf...
Onderkant Strich-8 fertig

Vandaag de remklauwen van de achterwielen gemonteerd en de leidingen aangesloten. Vervolgens de remolie ververst. Omdat ik alleen was heb ik het...
Spuitklaar maken

Eindelijk weer eens met de carrosserie bezig, het werk onder de Benz zit er voorlopig op. Na al het gesleutel heb ik het plaatwerk eerst maar eens...
Mercedes wieldoppen spuiten

Tussen de bedrijven door de wieldoppen gespoten. Er schijnt een spuitmasker voor te zijn, maar ik heb het met schilderstape gedaan. Het is al vele...
Strich-8 is gespoten

De Strichacht is gespoten, ik kreeg een telefoontje van de spuiter dat ik 'm kon halen. Met de autoambulance naar Drachten en ja hoor, daar stond ie...
Voor- en achterraam plaatsen

De voor- en achterraamrubbers van mijn Benz waren duidelijk aan vernieuwing toe. Van een donorauto heb ik een getint voorraam met zonneband en...
Knipperlichten doen het niet..

De mooie Amerikaanse koplampen zijn inmiddels bevestigd op mijn Benz. De dim/grootlicht lampen moesten worden vervangen. Deze komen niet door de...
Bumpers monteren

Voordat de bumpers worden gemonteerd heb ik eerst de binnenbalken onder handen genomen. Ik heb voor de achterbumper een nieuwe binnenbalk gebruikt,...
Chroom & Interieur

De Strich-8 nadert nu z'n voltooiing. De achterbumper is gemonteerd en de chroom strippen rondom maken het geheel mooi af. Ook heb ik de...
Omkeuren en APK

Woensdag met mijn Benz naar de RDW in Heerenveen geweest voor het omkeuren naar diesel en een APK-keuring. Ik had alles nog even nagelopen aan de...
Reparatie dashboardverlichting

Na al de grote zaken volgen nu de details. De verlichting van de meters in het dashboard doet niets en de oorzaak is voor 99,9% de dimmer. Hieronder...
Tankmeter doet niks

De tankmeter en het waarschuwingslampje voor de reserve-inhoud van de tank doen niets als ik de Benz op contact zet. Tijd om de boel door te meten. Ik...
Detaillering Strichacht

Het weer laat ons in de lente van 2013 wat in de steek, maar ik heb toch al wat leuke tochtjes kunnen maken met de Strichacht. Hij tuft er lekker op...
Verwarmingsregelaar stroef

De mooie zomer in Nederland zorgt ervoor dat je de verwarming nog niet aan hoeft in de Strichacht. Maar als je de schuifjes even uitprobeert en ze...
Airco in de StrichAcht

Nu mijn Benz een rijdend project is geworden kan ik mij richten op de leuke Sonderausstattungen. Eén van de Sonderausstattungen is de Klima-anlage,...
Blaupunkt Dortmund DeLuxe

Voor Mijn Benz heb ik een mooie autoradio op de kop getikt. Het is een Blaupunkt Dortmund DeLuxe met originele Mercedes bedieningsknoppen. Mooi in...
